红外夜视仪制造原理是什么?

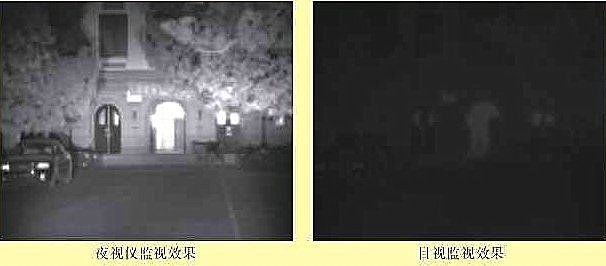

普通人的眼睛不能感觉到红外线,所以黑天的时候没有了反射光人就看不到东西,而任何温度高于绝对零度的物体都在向外辐射红外线,包括你的身体。所以用能感受红外线的器件探测红外线,再把这种模拟信号经过去背景噪声,放大,滤波等图像处理方法,还原出被探测物体的轮廓.但色彩很难还原,所以红外夜视仪看到的图像很少是彩色的.就是红外夜视仪的基本原理.
世界上最早的军用夜视仪是由美国和德国在二战中开发研制的,并由德军首先在欧洲战场上投入使用。当时的德制夜视系统主要使用半履带式卡车上搭载的直径60cm的大型红外探照灯进行目标照射,武器射手则通过铯光电成像面接收反射回来的红外线,当受成像面上被激发的电子照射到荧光面上时,就可以看到目标的图象了。由于该系统体积较大,早期多装备在需要进行夜战的“猎豹”式等坦克装甲车辆上。后来虽然开发了更小型的可以安装在MP- 44突击步枪上的版本,但在二战结束前始终未获大量装备。战后,前苏联利用缴获的德军资料加以进一步改良,第一次将夜视器材作为标准配备安装到了新式的T- 54型坦克上。在美军方面,二战末期亦曾有少量装备,并用于对日作战。这些夜视器材都是主动型的,也就是说:需要通过投射红外线并接收反射回来的部分才能成像。这也就是我们通常所说的“第一代主动红外夜视仪”。

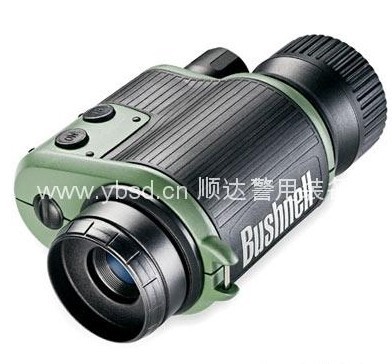

产品介绍:美国bushnell(博士能)
产品规格: 2.0 X 24mm 单筒夜视仪
产品编号: 26/0224最佳射程(ft / m) :105/35
(最大视野距离取决于使用环境,如阴云天气,起雾或雨天等等)
1000米视野: 122米 红外线发生器: 有(内置)绿色显示
红外线发生器是所有 Bushnell 夜视仪的标准配置之一。
电池类型: 2-AA尺寸: 145x102x51mm
重量:303g
三脚架接口:有
产品特点:
Bushnell夜视产品通过目镜将光线聚焦在影象增强器上来采集和增强现有光线,在增强器内部,一个光电阴极会被光"激活",并将光子能量转变成电子,这些电子经过一个位于增强器内部的静电区域被加速后,撞击在磷表面屏幕上(就好象一个绿色的电视屏幕),形成人眼可见的图象。经过对电子的加速,增强了亮度和图象的清晰度。
夜视仪可适用于许多环境下,如野外考察作业,航行,警用,搜索救援,公共安全等。
此设备使用两节AA电池。安装时要拆下位于夜视仪底部的电池盖板,注意电池的正负极。
如果要在亮光线测试夜视仪一定要在开机(按POWER钮)前将物镜用镜头盖盖住。物镜镜头盖有针孔用于允许少量亮光线通过来进行测试。
如果再黑暗中测试或使用夜视仪,摘下镜头盖并按(POWER钮)开机
通过调节调整标志(位于镜头聚焦环的上部)将预置聚焦调节设定在表示为(普通)的(N)位置
如果是在完全黑暗无光(如月光)的状态下观察,按下(POWER)上边的红外发射器来激活红外发射器。将夜视仪朝向要观察的方向,以80米的距离的目标为参照物旋转目镜直道获得最好的效果。调整完以后不要再调整目镜。将夜视仪朝向观察的方向通过旋转物镜聚焦环来调节最终焦点已获得理想的图像。
绿灯表示光线放大系统在使用。黄灯表示DSAS在工作
此设备可以使用1/4英寸三脚架
此设备可以在非常寒冷的气候下使用在从很冷的环境进入热的环境时,必须等待5小时后继续使用此设备。凝结的水分会对内部电路造成损害。
|
